本文简要介绍了单法兰液位变送器的三种校准方法。资料由优质变送器生产报价厂家为您提供。

发布时间:2019-04-10点击次数:211技术支持:

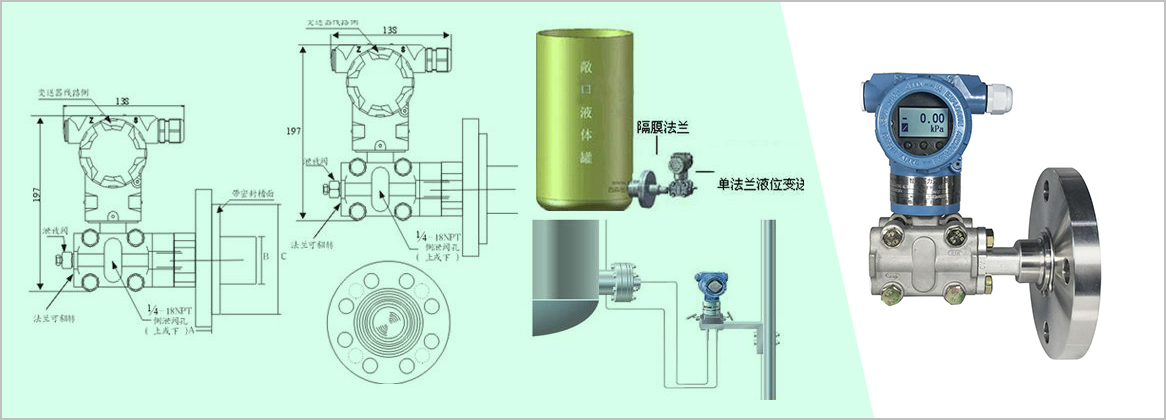

单法兰液位变送器表示变送器的正压侧为法兰结构，直接与测量介质接口相连，负压侧使用引压管将测量介质与变送器腔室相连。优点是测量精度高，可以达到变送器的测量技术指标。缺点是负压管道必须绝对密封，变送器需要跨移。校准时，应消除负压管道中介质液体的误差。

单法兰液位变送器适用场合

1、高温粘性介质；

2、易结晶介质；

3.含有固体颗粒或悬浮物质的可沉淀介质；

4、强腐蚀性或剧毒介质；

5、可以消除压力导管泄漏污染周围环境现象的发生；使用隔离液时，可以避免因测量信号不稳定而频繁补充隔离液的复杂工作；

6.连续测量界面和密度；

7.远程传输装置可以避免不同时刻介质的混杂，使测量结果能够真实反映过程变化的实际情况。

8、卫生和清洁要求非常高的场合；液位检测工具(考虑到被测介质的流动性差、易腐蚀、结垢等点)采用单插式法兰1151液位变送器，虽然变送器性能优良，但在使用一年半或测量范围需要改变时，仍需串联调整，使产品性能更能满足精度要求。因此，我们提议

以下校准方法供讨论:

对于非智能1151单法兰液位变送器，以0-60kpa范围(变送器范围代码:5，最大186kpa)为例:

方法1，

由于单个法兰液位变送器，其薄膜直径为76毫米(制造商的标准尺寸)，因此我们需要为此接口定制一个校准设备。例如，如果量程调整到0-60千帕，可在正压(H)侧增加60千帕的压力，并可调整“S”(量程定位器)使输出电流为20mA卸压后，调整“Z”(零位定位器)使输出电流为4mA。重复几次，使校准返回差值在变送器的精度范围内。

方法2，

因为1151变送器有一个“δ”室，在它的中间有一个测量膜片，它会随着两侧的压力差而变形。因此，在负压室(侧)增加一个-60千帕的压力，调节“S”(量程定位器)，使输出电流为20mA卸压后，调整“Z”(零位定位器)使输出电流为4mA。重复几次，使校准返回差值在变送器的精度范围内。这种方法的优点是，当测试没有正压侧法兰的接口装置时，可以在负压侧直接泵送和调节压力(标准14压力表连接器)。

方法3，

负迁移状态下的调整；首先，在没有任何压力的情况下，调节“Z”使输出电流为4mA；其次，发射机的放大器电路板组件的正、负转移跳线的位置处于“负转移”状态。第三，给负压室(l)增加60千帕的压力，调整“z”定位器输出4毫安的电流。卸压后，调整“S”使输出为20mA(此时，变送器的测量范围已变为-60-0Kpa，可以进行负迁移。5)将负迁移位置改为非迁移状态，调整“Z”零位，使输出电流为4mA。该方法的优点是在负迁移状态下可以直接检查单法兰液位变送器，便于实现闭路容器液位检测的负迁移。

对于现在出现的智能变送器，只需设置其量程变化(不增加任何压力)。其调整(即表征)需要根据上述方法在压力下进行。其量程设置或特性可在专用设备上进行，如上位机(带HART协议接口和组态软件)或275手动操作器。

使用效果:

综上所述，对于单插入单法兰液位变送器，上述每种方法都可以将变送器量程改为:0-60KPA。我们可以根据具体的实际情况选择一个。我单位的1151单法兰液位变送器(非智能)采用第三种法兰，校准非常成功，其精度和稳定性满足生产要求。
